AIM2PRO SYSTEMS

КОМПЛЕКС ТАК.ЗВ'ЯЗКУ

Тактичний Вузол Зв'язку

TACTICAL
COMMLINK
POINT

// TACNP

Готовий вузол зв'язку для ВОП, РОП та КП батальйону. Швидке розгортання, захищений SD‑WAN/IPsec, агрегація кількох каналів і автоматичний перехід на резерв без довгого налаштування на позиції.

▶ Зв'язатись Специфікація

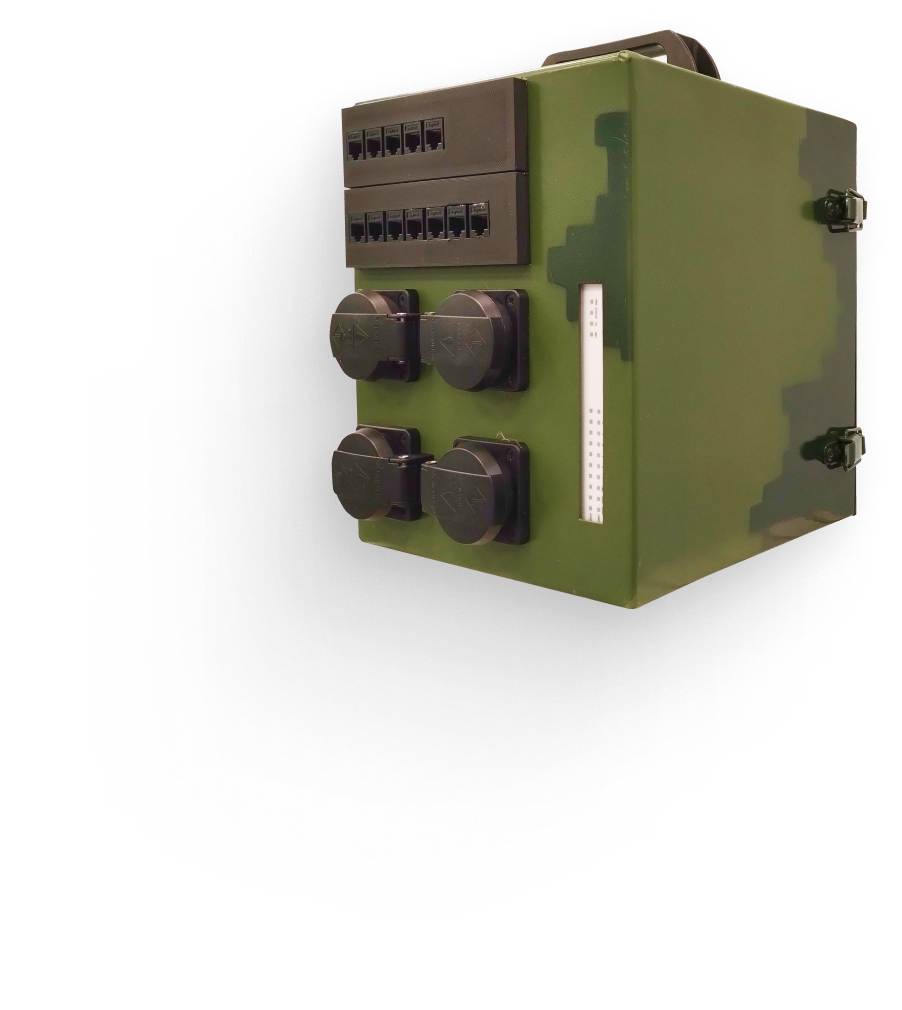

INПанель вхідних портів:

SD-WAN з можливістю підключення
від 5 різних WAN з’єднань

OUTПанель вихідних портів:

7 POE портів

LEDСвітлова індикація портів

AC2-4 вихідних розеток 220в

(6А запобіжник)

Зовнішня точка
Wi-Fi доступу

(PoE живлення)

1Панель вхідних портів

SD-WAN з можливістю підключення від 5 різних WAN з’єднань.

2Панель вихідних портів

7 POE портів.

3Світлова індикація портів

Контроль активності та стану підключень.

42-4 вихідних розеток 220в

(6А запобіжник)

5Зовнішня точка Wi‑Fi доступу

(PoE живлення)

01 //

ЧОМУ
TACNP

READY

Готове до роботи рішення

Завдяки попередньому налаштуванню спеціалістами вищої ланки, підрозділ одразу може підключатися, не витрачаючи час на конфігурування, та заглиблення у технічні деталі, або очікування на відповідного спеціаліста.

RDY-02

DEPLOYMENT

Забезпечує швидке розгортання зв’язку й сучасні мережеві можливості

Для використання на ВОП, РОП та КП батальйону.

DEP-01

NETWORK

Мережеві функції

• Захищений SD-WAN, створення VLAN
• Контроль трафіку Per-IP Shapers
• Application Control для керування програмним трафіком
• та інше

NET-03

SECURITY

Безпека

Масштабований IPsec VPN для надійного захищеного зв'язку між вузлами.

SEC-04

CONNECTIVITY

Стійке підключення завдяки агрегації кількох каналів

• Об’єднання кількох вхідних каналів у єдиний пул
• Автоматичне перемикання при втраті одного з каналів

NET-05

MONITORING

Моніторинг

• Автоматизоване відстеження стану вузла
• Система сповіщень про збої та зміни мережі

MON-06

02 //

ТЕХНІЧНА
СПЕЦИФІКАЦІЯ

ПРОДУКТИВНІСТЬ

Firewall Throughput 3 Gbps

IPS Performance 400 Mbps

Threat Protection 200 Mbps

ПІДКЛЮЧЕННЯ

WAN входи (SD-WAN) 5 каналів

Вихідні PoE порти 7 × RJ-45

Wi-Fi точка доступу PoE (RJ-45)

Starlink модуль V2 / PoE

ЖИВЛЕННЯ / КОРПУС

Вхідний роз'єм C14

Розетки 220В 2–4 шт (6А)

Захист Запобіжник 6А

Охолодження Активне

ПРОПУСКНА ЗДАТНІСТЬ

FIREWALL 3 Gbps

IPS 400 Mbps

THREAT PROTECTION 200 Mbps

МЕРЕЖЕВІ ФУНКЦІЇ

✓ Захищений SD-WAN + VLAN

✓ Per-IP Shapers (контроль трафіку)

✓ Application Control per VLAN

✓ Масштабований IPsec VPN

✓ SPU — вбудований модуль захисту

✓ Автоматичний failover каналів

✓ Моніторинг + система сповіщень

03 //

МОДУЛІ
СИСТЕМИ

ОСНОВНИЙ МОДУЛЬ

Tactical CommLink Point

Центральний вузол тактичної мережі. Забезпечує агрегацію каналів, захищений SD-WAN, VLAN-сегментацію та моніторинг для ВОП, РОП, КП батальйону.

Панель вхідних портів — 5 WAN з'єднань
7 вихідних PoE портів для підключення пристроїв
2–4 розетки 220В (запобіжник 6А)
Зовнішня точка Wi-Fi доступу (PoE)
Світлова індикація портів
Активна система охолодження
Вхідний роз'єм C14, вимикач

STARLINK МОДУЛЬ

Starlink V2 PoE Adapter

Модуль для живлення та прямого підключення терміналу Starlink через PoE (RJ-45) до системи TACNP без використання стандартного роутера Starlink.

Живлення + передача даних через один кабель PoE
Пряме включення Starlink як вхідного каналу
Агрегація Starlink з іншими WAN-каналами
Компактний корпус із ручкою для транспортування
Активне охолодження
Захист електроживлення (запобіжник 6А)

04 //

РОЗГОРТАННЯ
ЗА 3 КРОКИ

Розпакуй та підключи

Підключи кабелі живлення та вхідні WAN-канали. Пристрій попередньо налаштований — не потрібно технічних знань чи спеціаліста на місці.

Під'єднай пристрої

Підключи кінцеві пристрої підрозділу через 7 PoE-портів або Wi-Fi. Мережа розгортається автоматично з усіма налаштованими VLAN та пріоритетами трафіку.

Мережа готова

Система автоматично агрегує канали, забезпечує захищений VPN-тунель, моніторинг стану та сповіщення. Повна боєздатність зв'язку без витрат часу.

05 //

ПОЛЬОВА
ЕКСПЛУАТАЦІЯ

Перед виходом

Перевірити живлення, цілісність кабелів, активність портів і готовність резервного каналу (зокрема Starlink за потреби).

На позиції

Підключити WAN-канали та кінцеві пристрої, перевірити VPN-тунель і підтвердити доступність критичних сервісів підрозділу.

При втраті каналу

Контролювати статус перемикання на резерв, перевіряти затримку/доступність, зафіксувати подію для подальшого аналізу стабільності.

06 //

ЗАПИТ
ТА ЗВ'ЯЗОК

ПРОСТО
РОЗГОРНУТИ.
НАДІЙНО
ПРАЦЮЄ.

Конфігурація та налаштування згідно вашого запиту. Проведення навчання спеціалістів. Готові відповісти на технічні питання та сформувати комерційну пропозицію.

→ info@aim2pro.com

AIM2PRO SYSTEMS // CONTACTS

✉

info@aim2pro.com

📱

Контакт за запитом підрозділу

🛡

Застосування

ВОП / РОП / КП батальйону

⚙

Конфігурація

Індивідуально під запит

🎓

Підготовка персоналу

Проведення навчання спеціалістів підрозділу

// СТАТУС

Обладнання доступне для замовлення
